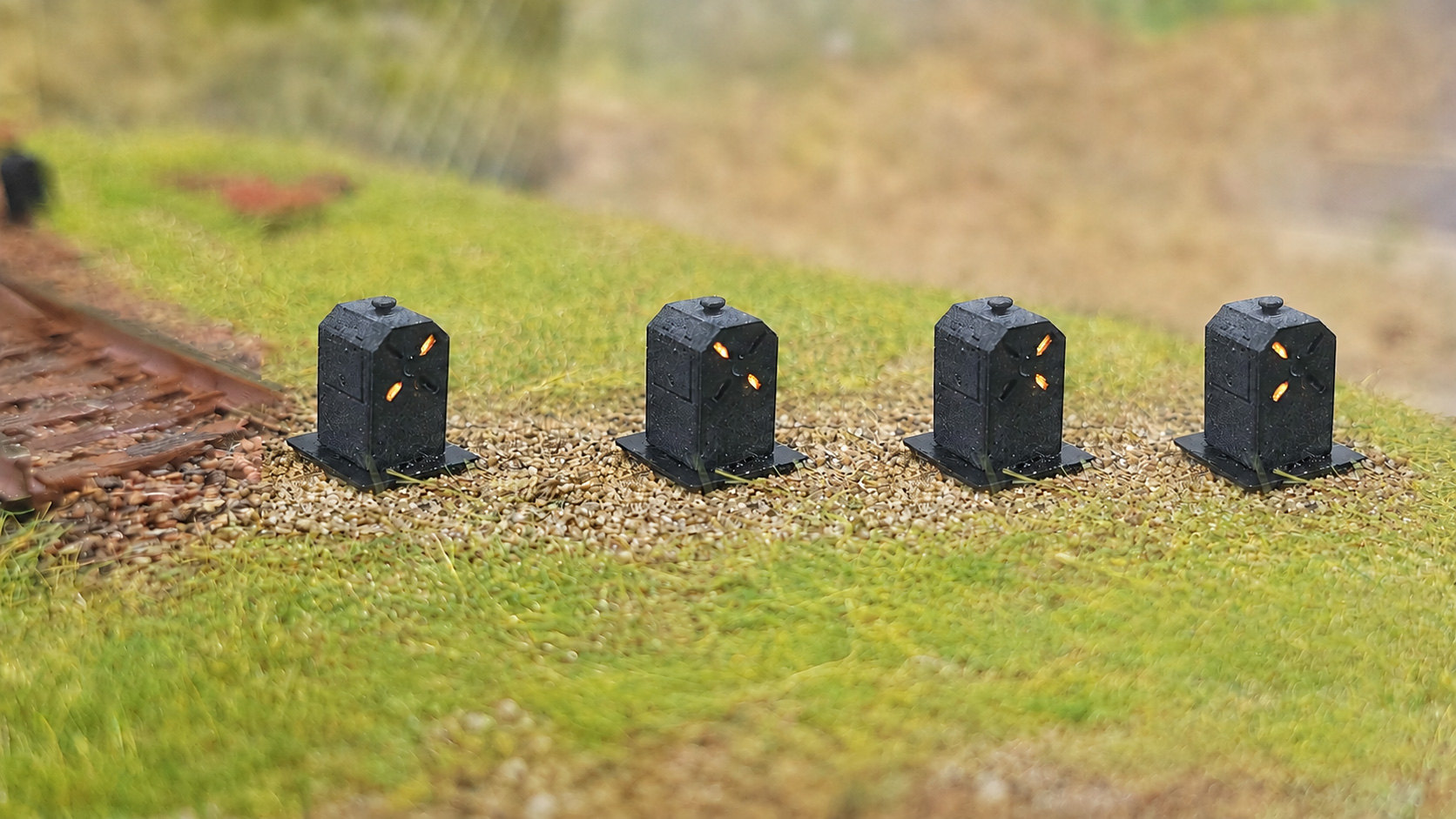

Darstellung der vier möglichen Fahrwege einer Doppelkreuzungsweiche.
TECHNISCHE ANGABEN
Einbau & Anschluss
Die DKW-Weichenlaterne wird vollständig gebaut und mit Anschlusskabeln geliefert.
Widerstand und Diode sind bereits in der Weichenlaterne eingebaut.
Die Ansteuerung erfolgt über einen geeigneten Schaltdecoder oder eine entsprechende analoge Schaltung.
AUSFüHRUNG & LIEFERUNG
FERTIGUNGFertigung auf BestellungLIEFERZEITca. 7 Tage
Die abgebildeten Schaltdecoder dienen als Anschlussbeispiele und gehören nicht zum Lieferumfang.
DOWNLOADS
Anleitungen & Dokumente

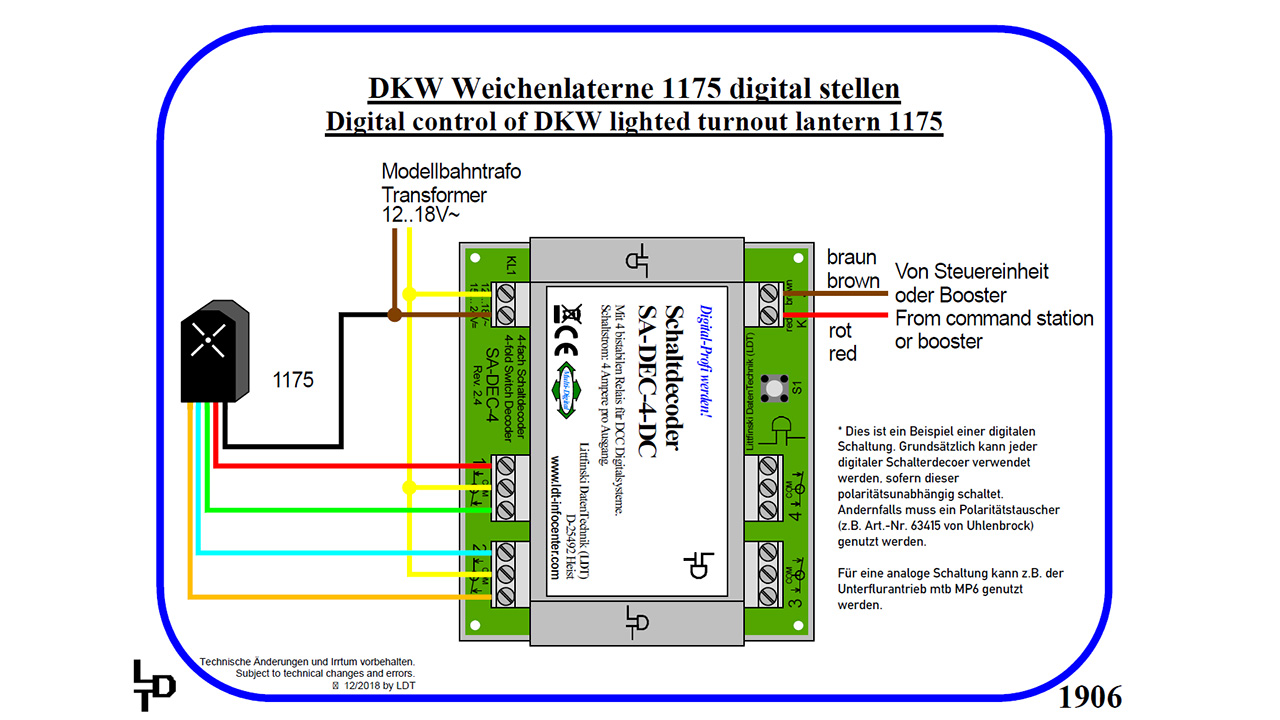

Littfinski Schaltplan
Der gezeigte Littfinski-Schaltplan stellt eine mögliche Variante zur Ansteuerung der DKW-Laterne dar. Grundsätzlich kann hierfür jedoch auch jeder andere handelsübliche Schaltdecoder mit geeigneten Ausgängen verwendet werden.
PDF HERUNTERLADEN ↓

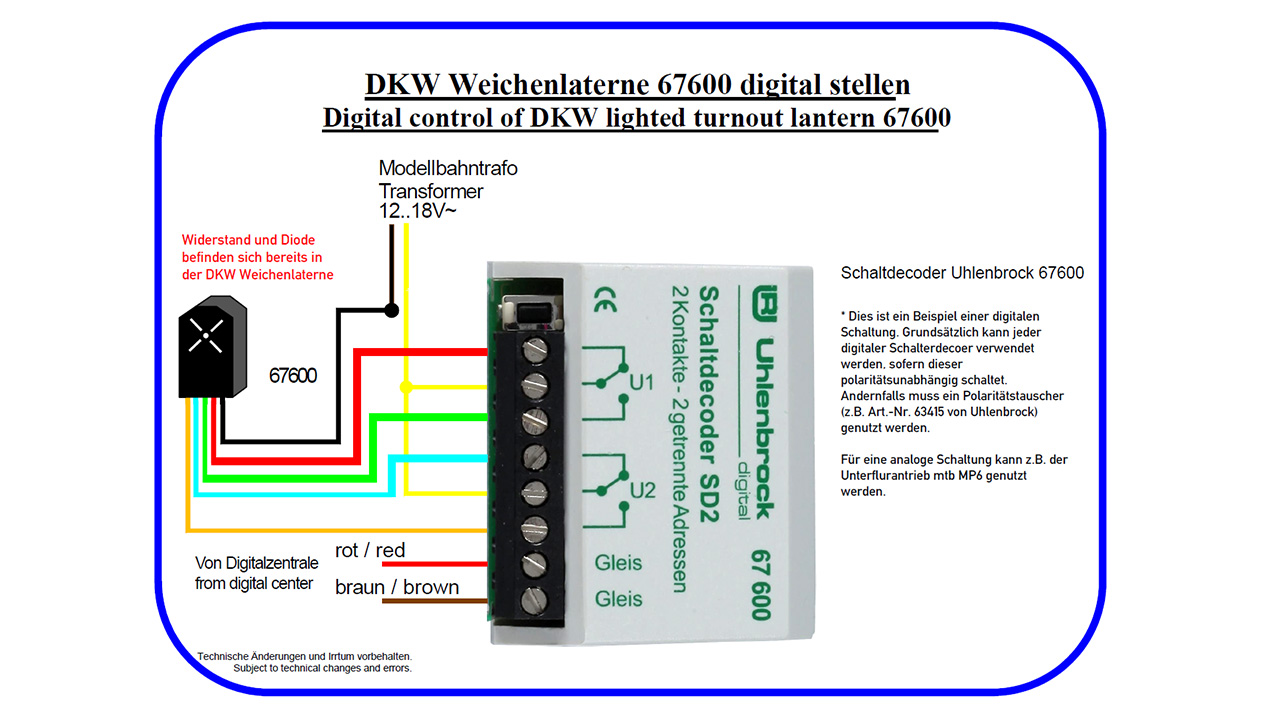

Uhlenbrock Schaltplan
Der gezeigte Uhlenbrock Schaltplan stellt eine mögliche Variante zur Ansteuerung der DKW-Laterne dar. Grundsätzlich kann hierfür jedoch auch jeder andere handelsübliche Schaltdecoder mit geeigneten Ausgängen verwendet werden.
PDF HERUNTERLADEN ↓DKW-LATERNE

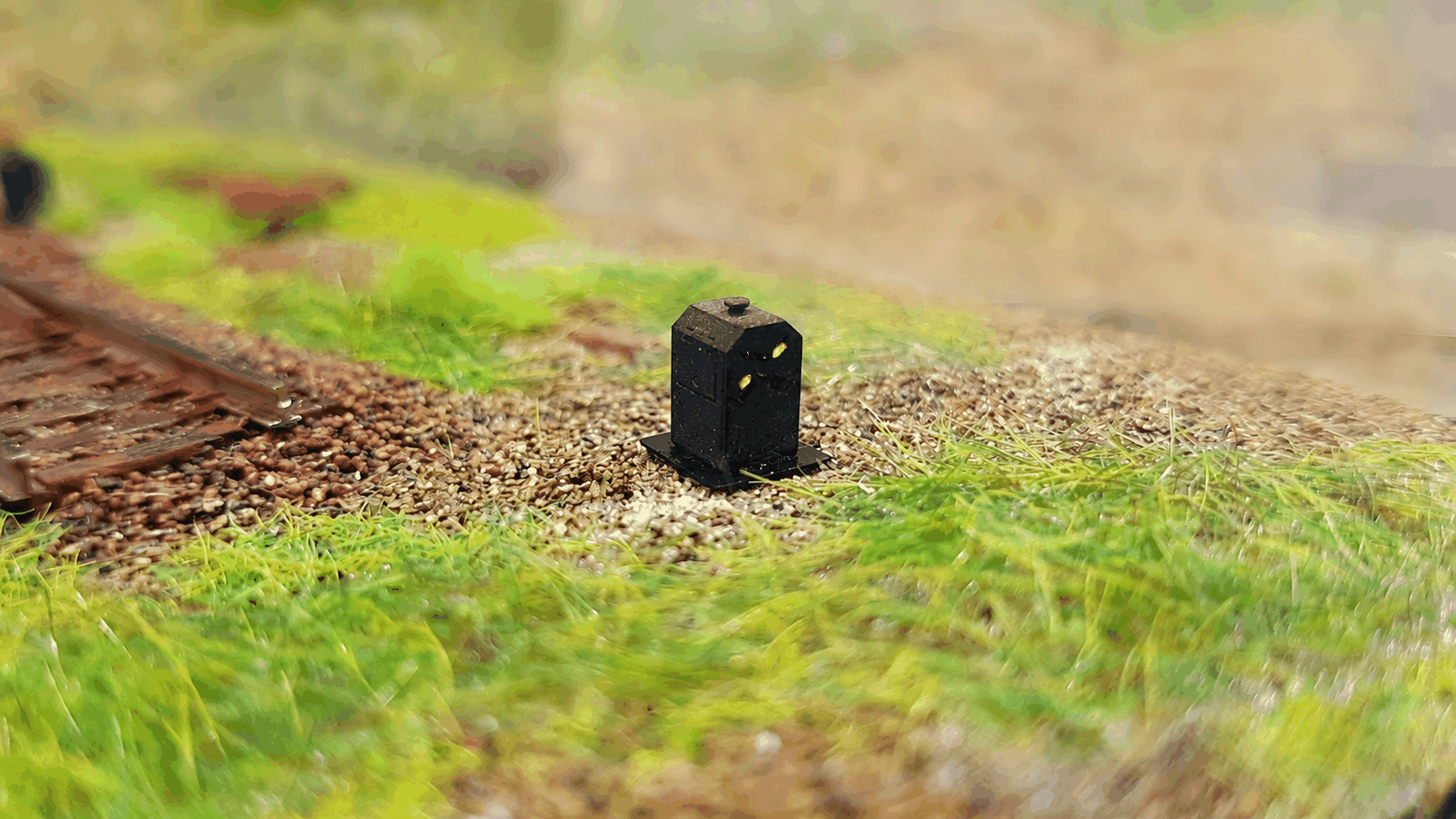

Funktionsfähige DKW-Weichenlaterne TT
Die funktionsfähige DKW-Weichenlaterne wird fertig gebaut und anschlussfertig mit Anschlusskabeln geliefert. Sie stellt die vier möglichen Signalbilder einer Doppelkreuzungsweiche dar.
Widerstand und Diode sind bereits in der DKW-Weichenlaterne verbaut. Die Fertigung erfolgt auf Bestellung; die Lieferzeit beträgt ungefähr sieben Tage.
Die abgebildeten Schaltdecoder dienen ausschließlich als Anschlussbeispiele und gehören nicht zum Lieferumfang.
PRODUKTINFORMATIONEN
Lieferumfang: 1 fertig gebaute DKW-Weichenlaterne TT mit Anschlusskabeln
Lieferzeit: ca. 7 Tage
45,00 €Umsatzsteuerbefreit nach § 19 UStG; zzgl. 6,99 € Versandpauschale
Fertigung auf BestellungBESTELLMÖGLICHKEIT PAUSIERTDieser Artikel bleibt sichtbar, kann momentan aber nicht bestellt werden.
